Цифровой образовательный аппаратно-программный комплекс «Юный нейрофизиолог-инженер» ЭЛЕКТРОГАРНИТУРА

Электрогарнитура предназначена для регистрации электрокардиограммы, электромиографии и фотоплетизмографии. Прибор сертифицирован, эргономичен и прост для подключения и съема сигналов всех трех типов. Данное решение устраняет необходимость использования громоздкого оборудования и позволяет использовать показатели для лабораторных исследований на занятиях. Специально разработанное оборудование и курс обучения позволят проводить исследования в области нейрофизиологии и психофизиологии человека, использовать нейротехнологии для управления моделями роботов на основе биосигналов ЭМГ, ЭКГ ФПГ.

В корзину

Запросить ТЗ

Специально разработанное оборудование и курс обучения позволят проводить исследования в области нейрофизиологии и психофизиологии человека, использовать нейротехнологии для управления моделями роботов на основе биосигналов ЭМГ, ЭКГ ФПГ. Дети изучат строение сердца, научатся понимать, расшифровывать и сравнивать электрокардиограмму человека.

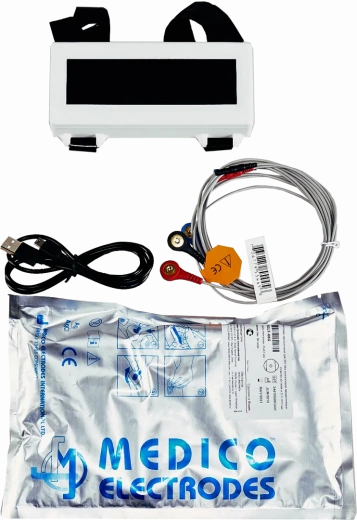

В комплект входят:
• Электронный блок Электрогарнитуры.
• Одноразовые электроды для измерения сигналов ЭКГ и ЭМГ- 50 штук.
• Touch Proof кабель для подключения электродов к Электронному блоку Электрогарнитуры -3 шт.
• miniUSB- USB для подключения Электронного блока Электрогарнитуры к компьютеру -1 шт.

Требования:
Электронный блок Электрогарнитуры предназначен для регистрации, обработки и передачи ЭКГ, ЭМГ, ФПГ или сигналов, полученных на их основе, на ПК или устройство, заменяющее его.

• Электронный блок Электрогарнитуры (ЭБЭ) должен удовлетворять техническим характеристикам:
• Время непрерывной работы ЭБЭ в монорежимах ЭКГ или ЭМГ или ФПГ не менее 90 мин.
• Способ зарядки источника питания ЭБЭ –проводной.
• Интерфейс взаимодействия ЭБЭ с внешними устройствами - проводной
• Тип подключения электродов регистрации ЭМГ к ЭБЭ - проводной
• Оптический сенсор блока ФПГ встроенный в ЭБЭ.
• Тип подключения электродов регистрации ЭКГ к ЭБЭ - проводной.
• Модуль ЭБЭ помещен в пластиковый корпус.

Модуль ЭБЭ состоит из:
• Электрокардиографический блок
• Электромиографический блок
• Фотоплетизмографический блок

Электрокардиографический блок ЭБЭ:
• Тип контакта ''кожа-электрод''
• Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр) 0,02 … 2,0 Мом
• Число ЭКГ-каналов 1 шт.
• Число RLD-каналов 1 шт.
• Регистрируемый диапазон амплитуды входного ЭКГ-сигнала в max полосе не менее ±0,1…10,0 мВп-п
• Собственный амплитудный шум канала усиления, приведенный ко входу в min полосе не более ±0,015мВп-п
• Диапазон отображаемой ЧСС от не менее 40 до не более 200 уд. Мин.
• Точность измерения ЧСС не более ±1 % от среднего
• Разрядность АЦП (эффективная, без шума) не менее 18 бит (110 дБ)
• Частота выборок АЦП не менее 150 Гц

Электромиографический блок ЭБЭ
• Тип контакта ''кожа-электрод''
• Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр) 0,02 … 2,0 Мом
• Число ЭМГ-каналов 1 шт.
• Коэффициент ослабления синфазного сигнала не менее 90 дБ
• Регистрируемый диапазон амплитуды входного ЭМГ-сигнала в max полосе не менее ±0,1…5,0 мВп-п
• Разрядность АЦП (эффективная, без шума) не менее16 бит (98 дБ)
• Частота выборок АЦП не менее 1500 Гц

Фотоплетизмографический блок ЭБЭ
• Тип датчика оптический
• Число ФПГ- 1 шт.
• Диапазон отображаемой ЧСС 40 …160 уд. Мин.

Программное обеспечение при работе с компьютером

Кроссплатформенное, имеет возможность работать как в сетевом режиме (подключение к серверу), так и в автономном.

Программное обеспечение удовлетворяет следующим требованиям:
• Наличие CRM системы (позволяет выстраивать индивидуальную траекторию обучения каждого обучающегося, осуществлять контроль знаний (тестовая система), дает возможность планировать занятия педагогом и составлять расписание)
• Наличие блока статистики и удаленных вычислений (хранение и обработка информации на сервере, возможность сбора информации по обучению и возможность создания исследовательской базы для проведения лабораторных работ и практикумов).
• Наличие учебно-методического комплекса, теоретический материал

• Введение в нейротехнологии.
• Биоэлектрическая активность живых организмов.
• Простые способы оценки биологической активности человека.
• Физиология сердечной деятельности.
• Электрофизиологическая активность сердца.
• Как снимать ЭКГ. Наложение электродов.
• Иннервация и мышечная деятельность.
• Понятие биологической обратной связи (БОС). Регуляция функциональным состоянием.
• Группа профессий, ориентированных на использование нейротехнологий, на примере специальности «нейротехнолог» и др.

• Наличие автоматического обновления системы
• Наличие интерфейса пользователей разного уровня доступа
• Наличие хранения и архивирования данных пользователей.
• Наличие автоматического определения подключенных к ПК устройств
• Наличие возможности передачи показаний с устройств на микроконтроллеры

Возможность управления биосигналами как контроллером Трекдуино, так и любыми Ардуино подобными контроллерам

Курс «Юный нейрофизиолог-инженер»
Курс предназначен для детей от 12 лет - 67 занятий. 1 занятие = 100 минут. Обучение проходит на базе конструктора Роботрек Базовый Расширенный и Ресурсные наборы: Аудиотрек, Энерджитрек, Энерджитрек мини, Нейрогарнитура, Электрогарнитура. Курс направлен на изучение физиологии сердечной деятельности, биоэлектрической активности живых организмов, почему бьется сердце, и как оно работает. На занятиях изучается мышечная деятельность человека, проводимость нервов, строение и проводимость кожи и ее сопротивление.
В течение ряда занятий происходит знакомство и изучение строения и функций головного мозга человека, биоэлектрической активности мозга, строение нейронной сети, принципов снятия ЭЭГ.

Бесплатно при условии заключения Договора сетевого взаимодействия
