Конструктор спортивного квадрокоптера «Клевер.Рейс»

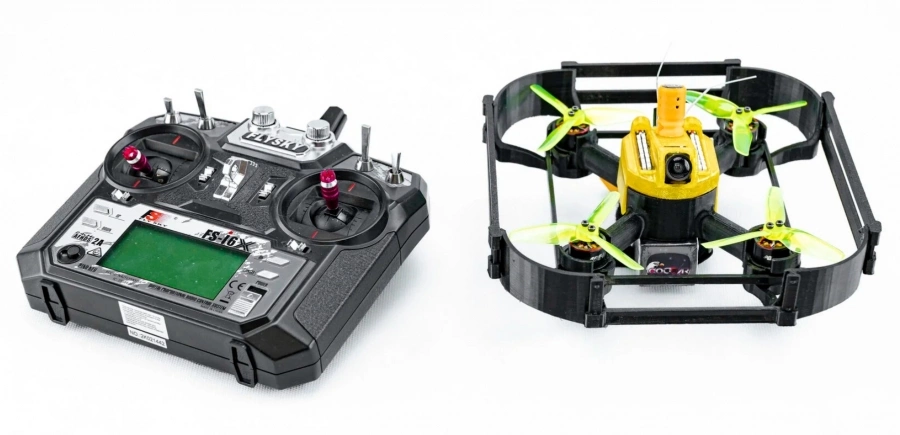

Конструктор гоночного квадрокоптера Клевер.Рейс

Клевер.Рейс конструктор гоночного квадрокоптера - комплексное решения для обучения скоростным FPV полётам.

Конструктор помогает развить навыки самостоятельной сборки и пайки, пилотирования, контроля скорости, моделирования и визуального полета. Вы сможете собрать, настроить и запрограммировать свой собственный дрон.

В комплекте есть всё необходимое для того, чтобы вы могли сразу приступить к полётам.

• «Stab» для новичков
• «Acro» для опытных пилотов

• Можно установить защиту рамы в режиме обучения, чтобы предотвратить повреждения дрона при падении
• Отработка элементов на гоночной трассе
• 2 вида рамы: учебная и гоночная
• Для полетов внутри помещений и на открытой местности

• Входное напряжение: AC 100 ~ 240V / DC 6.5 ~ 30V
• Два слота зарядки
• Поддерживает тип акб: LiHv/LiPo/LiFe/Lilon/Lixx : 1 ~ 6S
• Монитор напряжения элементов и внутреннего сопротивления
• Встроенная беспроводная зарядка для телефона 20

Методические материалы

Успешное изучение процесса проектирования, программирования, сборки и пилотирования беспилотников невозможно без качественных методических материалов. Вместе с уникальными методиками образовательные учреждения получат подробные учебные планы.

Учебные программы Готовые учебные программы на 72 и 144 часа, разбитые по блокам

Инструкция Набор подробных инструкций по сборке, настройке и программированию

GitHub Прошивки, обновления, готовые модули в открытом доступе

GitBook Открытая образовательная платформа для изучения и разработки автономных БАС

Модель Клевер.Рейс	Камера линза: 1.7mm масштаб: 4:3/16:9 угол обзора: FOV-H: 120°, FOV-D: 155°	Расстояние между моторами по диагонали 135 мм
Скорость полета 180 км/ч	Регулируемый угол установки камеры 00-500	Диаметр пропеллеров 3 дюйма
Время полета 15 мин	Возможность поставить защиту 360О	Габариты с защитой пропеллеров 200х184х50 мм
Габариты 135х110х50 мм	Аккумулятор Lipo 4s XT60	Габаритные чертежи
Диагональ рамы 137 мм	Тип батареи LiHv/LiPo/LiFe/Lilon/Lixx : 1 ~ 6S
Максимальный взлетный вес 500 г	Масса квадрокоптера 250 г

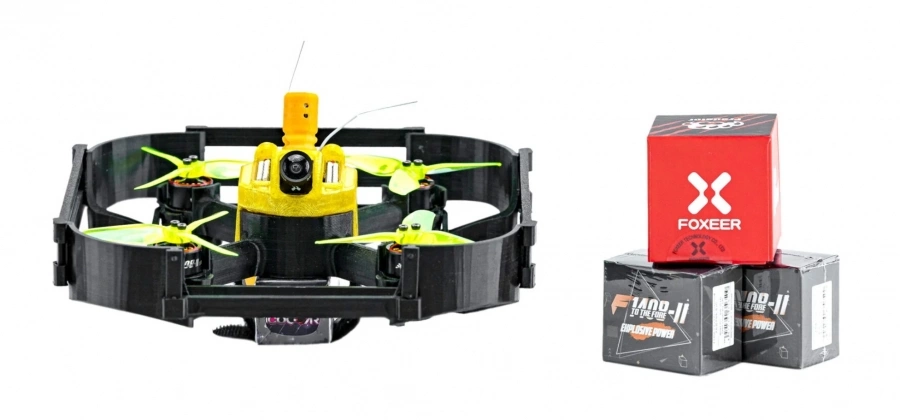

Комплектация Клевер.Рейс

• Полетный контроллер Foxeer F722 v4 - 1 шт.
• Регулятор скорости Foxeer Reaper 45A - 1шт.
• Моторы T-motor F1408 - 4 шт.
• Пропеллеры 3 дюйма Dalprop - 2 уп.по 4 шт.
• Аккумулятор Coddar 850 mAh - 1 шт.
• Зарядное устройство HOTA D6 Pro - 1 шт.
• Приёмник сигнала FlySky Fli14+ - 1 шт.
• Видеопередатчик Foxeer Reaper + антенна Foxer Mini - 1 комп.
• FPV камера Foxeer Razor Nano - 1 шт.
• Подсветка - 2 шт.
• Ремень АКБ - 1 шт.
• Рама гоночная - 1 шт.
• Канопа гоночная - 1 шт.
• Рама учебная - 1 шт.
• Канопа учебная - 1 шт.
• Обод рамы - 1 шт.
• Длинная рейка - 4 шт.
• Короткая рейка - 4 шт.
• Защита моторов - 4 шт.
• Короб хранения - 1 шт.

1. Полетный контроллер, iFlight F4 2-6S STM32F405
2. Регулятор скорости SucceX-E mini 35A 2-6S
3. Бесколлекторный электродвигатель iFlight 1408 3600 kV
4. Пропеллер пластиковый 3050х3 (пара)
5. Литиевая аккумуляторная батарея 4S LiPo 850 mAh 80C
6. Зарядное устройство ToolkitRC M4AС 30 Вт
7. Приемник FlySky Fli14+
8. Видеопередатчик SucceX Micro Force 5.8G
9. FPV-Камера Caddx Turbo EOS2 1200TVL (2,1 mm lens)
10. USB адаптер
11. Светодиодная лента RM
12. Разъемы - пееходники xt60-xt30
13. Рама основная нижняя часть
14. Рама основная верхняя часть
15. Рама тренировочная Нижняя часть
16. Рама тренировочная верхняя часть
17. Рама ребро жесткости
18. Рама защита дуги
19. Рама защита коннекторы
20. Ремешок для батареи
21. Пинцет
22. Отвертка под шестигранник 1.5мм
23. Транспортировочный контейнер
